أربع عمليات لتشغيل المعادن
اجمع اللحام اليدوي وقطع المعادن وتنظيف الأسطح والنقش باستخدام أدوات ووحدات MetalFab المناسبة.

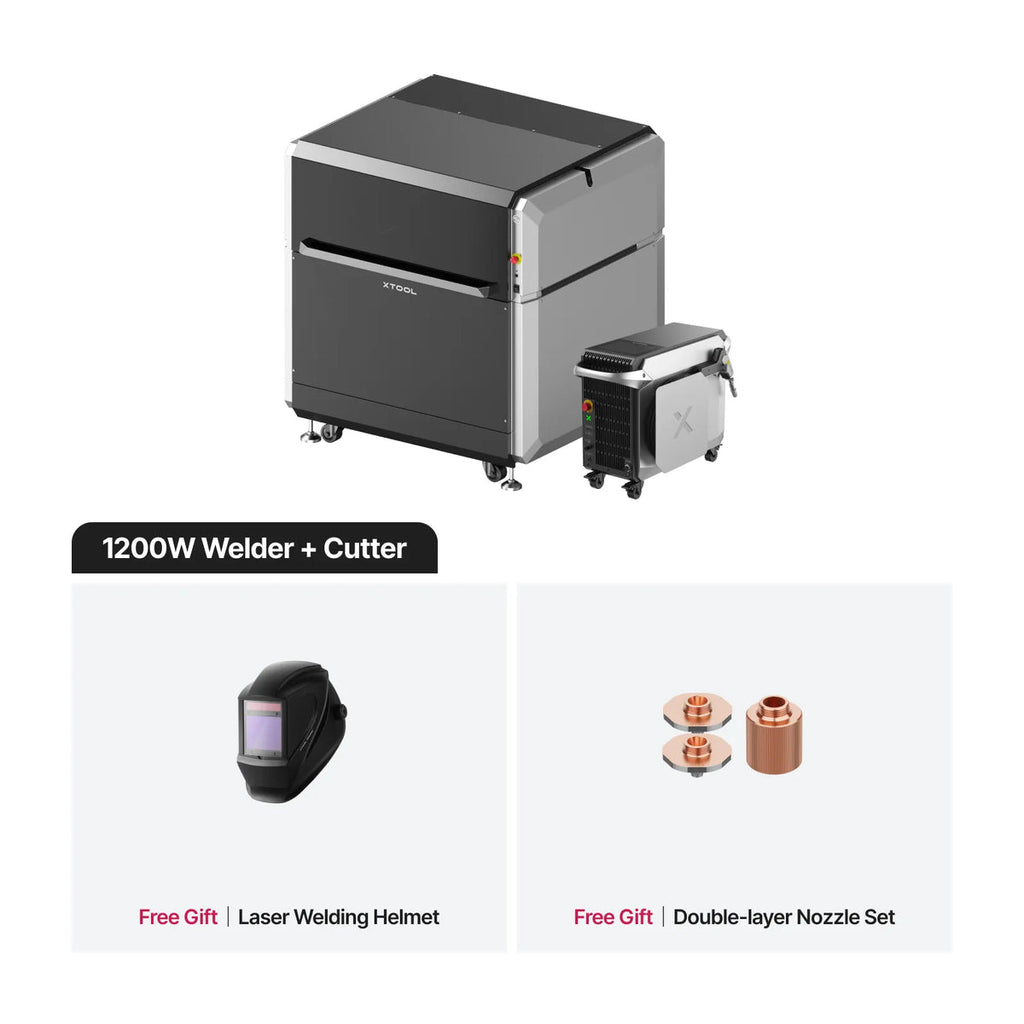

جهاز اللحام بالليزر والقص بالتحكم الرقمي CNC xTool MetalFab
Dhs. 20,112.00
تجاوز إلى معلومات المنتج
جهاز اللحام بالليزر والقص بالتحكم الرقمي CNC xTool MetalFab
Dhs. 20,112.00
ترتيب قطع CNC بمساعدة الكاميرا
مع وحدة القطع CNC، تساعد معاينة الكاميرا على وضع الأشكال على الصفائح والاستفادة من المادة المتاحة.
إعدادات لحام موجّهة
تسهّل إعدادات المواد المسبقة التجهيز الأولي. اضبط العملية وفق شكل الوصلة والسبيكة والسماكة وجودة اللحام المطلوبة.
المواصفات التقنية
| قدرات المعالجة - قدرة الليزر | 1200W |
|---|---|
| قدرات المعالجة - نوع الليزر | ليزر ألياف (Fiber Laser) |
| قدرات المعالجة - وضع التشغيل | اللحام / القص / إزالة الصدأ والتنظيف |
| قدرات المعالجة - وضع اللحام | اللحام المستمر / اللحام النقطي للتثبيت / اللحام النبضي |
| قدرات المعالجة - المواد المدعومة | الفولاذ المقاوم للصدأ: 304/316/410/430. الألومنيوم وسبائكه: 1060/5083/6061/6063/7075. الفولاذ الكربوني: A36/Q235/1095/#45. التيتانيوم وسبائكه: Gr.5/Ti-15V-3Cr-3Sn-3Al. النحاس الأصفر: C26000/C28000/C36000. الصفائح المجلفنة: DX51D. سبائك المغنيسيوم والنيكل والزنك وغيرها |
| قدرات المعالجة - سماكة اللحام (اختراق من جانب واحد) | الحد الأدنى للمعادن: 0.008 بوصة (0.2mm). الحد الأقصى: 0.2 بوصة (5mm) للفولاذ المقاوم للصدأ والفولاذ الكربوني والصفائح المجلفنة والتيتانيوم، و0.16 بوصة (4mm) للألومنيوم والنحاس الأصفر* |
| قدرات المعالجة - عرض التنظيف | حتى 1.77 بوصة (45 mm) لتنظيف الصدأ والطلاء (يتطلب ملحق MaxClean إضافياً) / حتى 0.39 بوصة (10 mm) للتنظيف بعد اللحام |
| معلومات عامة - الأطوال الموجية | 1080 ± 10 nm |
| معلومات عامة - كفاءة التحويل الكهروضوئي | 36% |
| معلومات عامة - الغازات الموصى بها | اللحام: نيتروجين بنقاء 99.99% أو أرغون بنقاء 99.99% / القص والتنظيف: نيتروجين بنقاء 99.99% أو أرغون بنقاء 99.99% أو هواء |
| معلومات عامة - نظام التبريد | تبريد بالهواء |
| معلومات عامة - شهادة السلامة | سلامة الليزر من الفئة 4 (Class 4) |
| معلومات عامة - القدرة الاسمية | 4200W |
| معلومات عامة - جهد الدخل | 200 - 240V, AC 50/60Hz |
| معلومات عامة - التيار عند الحمل الكامل | بحد أقصى 21A |
| معلومات عامة - درجة حرارة التخزين | 14 ℉ - 140 ℉ (-10 ℃ - 60 ℃) |
| معلومات عامة - درجة حرارة التشغيل | 14 °F - 104 ℉ (-10 ℃ - 40 °C) |
| أبعاد المنتج - أبعاد الجهاز | 28.66 × 12.87 × 20.16 in / (728 × 327 × 512 mm) |
| أبعاد المنتج - وزن الجهاز | 38.2 kg |
| أبعاد المنتج - وحدة تغذية سلك مدمجة | لا (جهاز تغذية سلك مجاني مشمول) |
| أبعاد المنتج - طول الكابل | 196.85 in / (5 m) |
| قدرات المعالجة - وضع التشغيل | القص بالتحكم الرقمي CNC / إزالة الصدأ والتنظيف بالتحكم الرقمي CNC / النقش بالتحكم الرقمي CNC* / *ينطبق فقط على المعادن غير شديدة الانعكاس مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني والصفائح المجلفنة والألومنيوم المؤكسد وغيرها. غير مناسب للنحاس الأصفر أو النحاس أو الفضة وغيرها. |
| قدرات المعالجة - سماكة القص | قص دون زوائد مع جهاز لحام 1200W: بحد أقصى 0.39 بوصة (10 mm)* للفولاذ الكربوني والصفائح المجلفنة، و0.2 بوصة (5 mm) للفولاذ المقاوم للصدأ والتيتانيوم، و0.16 بوصة (4 mm) للألومنيوم، و0.12 بوصة (3 mm) للنحاس الأصفر. الحد الأدنى للمعادن 0.008 بوصة (0.2 mm). قص دون زوائد مع جهاز لحام 800W: بحد أقصى 0.31 بوصة (8 mm)* للفولاذ الكربوني والصفائح المجلفنة، و0.16 بوصة (4 mm) للفولاذ المقاوم للصدأ، و0.08 بوصة (2 mm) للنحاس الأصفر والألومنيوم. أقصى قص مع زوائد (1200W): 0.47 بوصة (12 mm) للفولاذ الكربوني والصفائح المجلفنة، و0.35 بوصة (9 mm) للفولاذ المقاوم للصدأ، و0.24 بوصة (6 mm) للألومنيوم والتيتانيوم، و0.16 بوصة (4 mm) للنحاس الأصفر. *بيانات اختبارات في ظروف محسّنة بأشكال بسيطة في فولاذ بسماكة 8-10mm. قد تختلف النتائج الفعلية. |
| قدرات المعالجة - مساحة العمل | 24.02 × 24.02 in / (610 × 610 mm) |
| قدرات المعالجة - مقاس التمرير عبر الجهاز | 24.02 × ∞ in / (610 × ∞ mm) |
| قدرات المعالجة - أقصى سرعة عمل | 15.75 ips / (400 mm/s) |
| قدرات المعالجة - دقة الحركة | ± 0.0039 in / (± 0.1 mm) |
| قدرات المعالجة - أقصى سرعة للمحورين X/Y | 0.1G |
| قدرات المعالجة - مشوار المحور X | 24.02 in / (610 mm) |
| قدرات المعالجة - مشوار المحور Y | 24.02 in / (610 mm) |
| قدرات المعالجة - مشوار المحور Z | 3.54 in / (90 mm) |
| معلومات عامة - سعة مروحة الشفط | 620m2800RPM (± 10%) |
| معلومات عامة - شهادة السلامة | سلامة الليزر من الفئة 4 (Class 4) |
| معلومات عامة - القدرة الاسمية | 250W |
| معلومات عامة - جهد الدخل | 100 - 240V, AC 50/60Hz |
| معلومات عامة - التيار عند الحمل الكامل | بحد أقصى 2.5A |
| معلومات عامة - درجة حرارة التخزين | 10 °F - 140 °F / (-10 °C - 60°C) |
| معلومات عامة - درجة حرارة التشغيل | 0 °F - 104 °F / (0 °C - 40 °C) |
| أبعاد المنتج - أبعاد الجهاز | 46.26×45.55×48.43 in(1175 x 1157 x 1230 mm) / |
| أبعاد المنتج - وزن الجهاز | 158kg |
xTool
xTool MetalFab
نظام معياري لأعمال المعادن يتيح اللحام والقطع والتنظيف والنقش وفق التجهيز المختار.
أربع عمليات لتشغيل المعادن
اجمع اللحام اليدوي وقطع المعادن وتنظيف الأسطح والنقش باستخدام أدوات ووحدات MetalFab المناسبة.
ترتيب قطع CNC بمساعدة الكاميرا
مع وحدة القطع CNC، تساعد معاينة الكاميرا على وضع الأشكال على الصفائح والاستفادة من المادة المتاحة.
إعدادات لحام موجّهة
تسهّل إعدادات المواد المسبقة التجهيز الأولي. اضبط العملية وفق شكل الوصلة والسبيكة والسماكة وجودة اللحام المطلوبة.

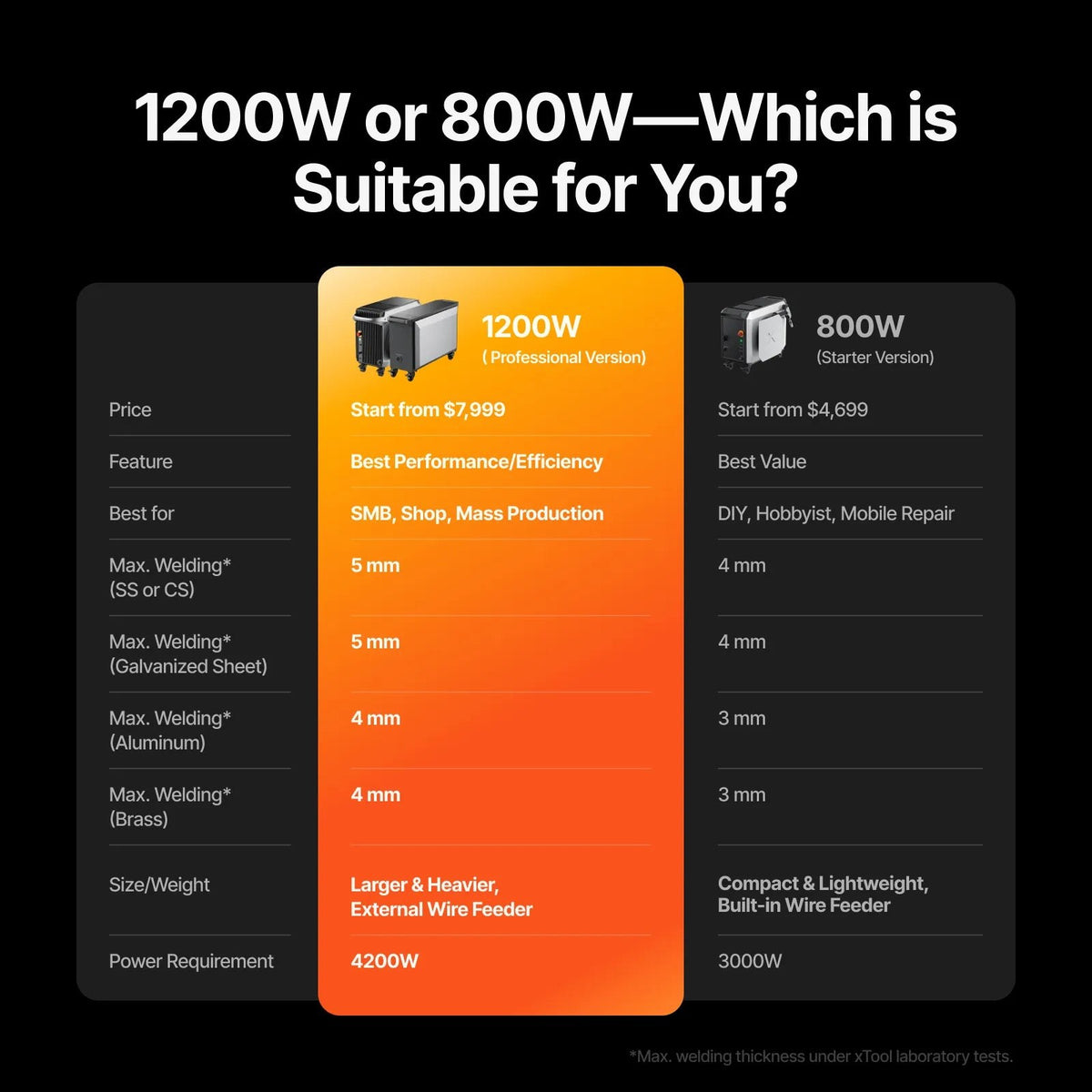

تجهيزات 800 و1200 واط
تدعم مستويات القدرة المختلفة إمكانات معالجة متفاوتة. اختر التجهيز المناسب للمعادن والسماكات المستخدمة.
من الصفيحة إلى التجميع النهائي
أنتج قطعاً مفرّغة ثم الحمها لتصنيع حوامل وأغلفة ولافتات وتجميعات معدنية ضمن خطوات عمل مترابطة.
تحضير الأسطح وتنظيفها
يمكن لوظيفة التنظيف إزالة الملوثات السطحية المناسبة قبل التصنيع أو بعده. اختر المعايير وفق المعدن والطلاء.
مطابقة الغاز مع العملية
تختلف غازات المساعدة والحماية والمواد الاستهلاكية حسب القطع أو اللحام. جهّز التوصيلات الملائمة للعملية المختارة.
مساحة عمل مهنية مضبوطة
يتطلب اللحام اليدوي بالليزر تدريب المشغّلين ووسائل حماية مناسبة ومنطقة مضبوطة. اتبع تعليمات التركيب والتشغيل للمصنّع.
